1.刀具数量多，交换速度快
2.能加工超细长的各种零件
3.动力头满足车削，铣削复合化加工的需求
4.合理布局，外型小巧占地面积少

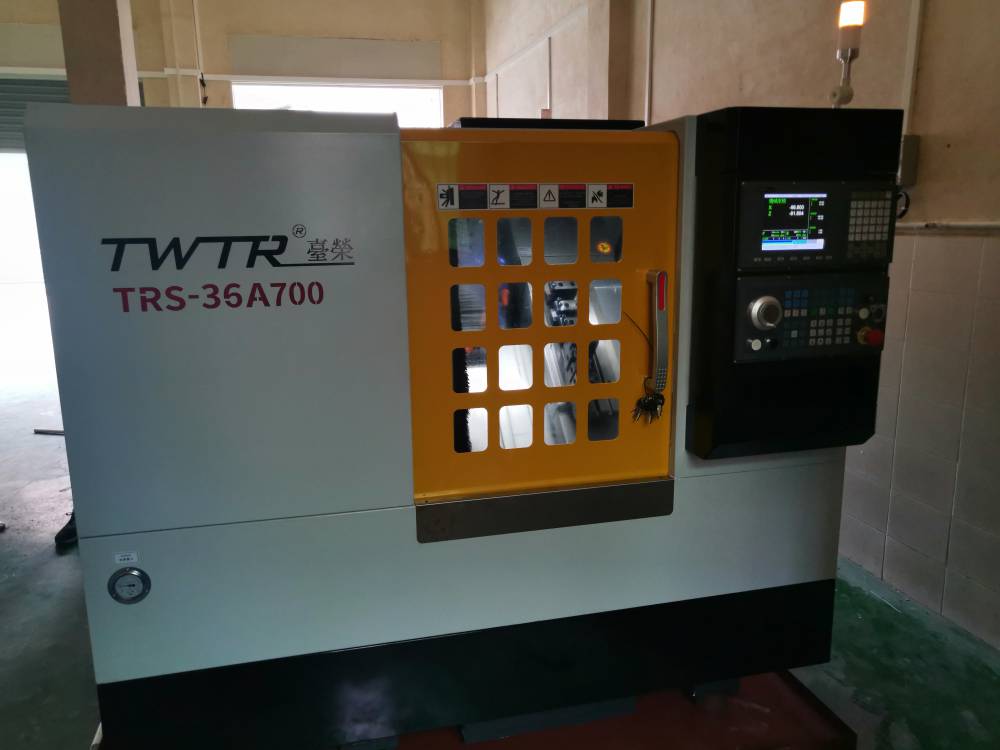

TRS-36A700排刀式
项目 | 名称 | 规格 | 单位 |
床身旋径 | ?460 | mm | |
加工工件长度 | 210 | mm | |
加工范围 | 加工直径（盘类） | ?450 | mm |
加工直径（轴类） | ?100 | mm | |
加工通孔直径 | ?32 | mm | |
X轴行程 | 700 | mm | |
X/Z轴移动 | Z轴行程 | 315 | mm |
X/Z轴快速移动率 | 30 | m/min | |
机器精度 | X/Z轴重复精度 | 0.003 | mm |
X/Z轴定位精度 | +-0.005 | mm | |
丝杆 | X轴丝杆规格 | ?32*10加大 | mm |
Z轴丝杆规格 | ?32*10加大 | mm | |
线轨 | X轴线轨规格/或硬轨 | 30滚珠线轨（加大） | mm |
Z轴线轨规格/或硬轨 | 35滚珠线轨（加大） | mm | |
刀塔驱动 | 油压马达 | SET | |
刀塔 | 刀具数量 | 8（刀塔）+2（排刀） （排刀）7 | 支 |
刀柄规格 | 四方20 | mm | |
镗刀座规格 | ?20 | mm | |
主轴鼻端形式 | A2-4 | / | |
主轴 | 主轴通孔直径 | ?45 | mm |
主轴中心至地面高度 | 1030 | mm | |
主轴中心至前门距离 | 350 | mm | |
控制器 | 建议：发那科Oi mte TD(可选：国产/台湾/日本/德国等品名） | 套 | |
主轴马达功率 | 5.5/7.5 | kw | |
控制系统 | 主轴转速 | 6000 | rpm |
X轴伺服马达功率 | 1.3 | kw | |
Z轴伺服马达功率 | 1.3 | kw | |
外形尺寸 | 长/宽/高 | 1900*1420*1720 | mm |
重量 | 2 | 吨 |
